MAPA – ECIV – FUNDAÇÕES E OBRAS DE TERRA – 51_2025

M.A.P.A – FUNDAÇÕES E OBRAS DE TERRA
INSTRUÇÕES DE ENTREGA

Olá, estudante!
ESSA ATIVIDADE M.A.P.A. DEVE SER FEITA INDIVIDUALMENTE.
LEIA TODO O ENUNCIADO COM ATENÇÃO ANTES DE COMEÇAR A FAZER A ATIVIDADE.

Como finalizar e entregar a Atividade M.A.P.A.:
Ao final do seu trabalho, é necessário que você tenha UM ARQUIVO em mãos. A seguir, algumas possibilidades de arquivo que você pode entregar:
→ ‘.jpg’, ‘.pdf’, ‘.doc’, ‘.zip’ ou ‘.rar’.
Obs.: O STUDEO ACEITA SOMENTE O ENVIO DE UM ANEXO/ARQUIVO.

Problemas frequentes a evitar:
→ Coloque um nome simples no seu arquivo. Se o nome tiver caracteres estranhos (principalmente pontos) ou for muito grande, é possível que a equipe de correção não consiga abrir o seu trabalho, e ele seja zerado.
→ Se você usa OPEN OFFICE ou MAC, transforme o arquivo em .pdf para evitar incompatibilidades.
→ Verifique se você está enviando o arquivo correto! É a Atividade M.A.P.A. da disciplina de Fundações e Obras de Terra? Ou é outra atividade de estudo?

Como enviar o seu arquivo:
→ Ao final do enunciado desta atividade, aqui no Studeo, há uma caixa de envio de arquivo.
Basta clicar e selecionar sua atividade, ou arrastar o arquivo até ela.
→ Antes de clicar em FINALIZAR, certifique-se de que está tudo certo, pois uma vez finalizado, você não poderá mais modificar o arquivo. Sugerimos que você clique no link gerado da sua atividade e faça o download para conferir.

ATENÇÃO!!!
Sobre plágio e outras regras:
→ Essa Atividade M.A.P.A. é, obrigatoriamente, individual, ou seja, não pode ser feita em duplas, trios, quartetos etc.
→ Não é permitido que duas ou mais pessoas entreguem o mesmo trabalho. Se isso acontecer, todos os envolvidos terão suas atividades zeradas.
→ Trabalhos copiados da internet ou de outros alunos serão zerados.

EQUIPE PEDAGÓGICA
CURSOS HÍBRIDOS | ENGENHARIA CIVIL

ETAPA 1

Você, futuro engenheiro, foi designado para realizar o dimensionamento de uma fundação profunda em estacas. Para isso, será utilizada uma estaca pré-moldada com fuste de seção circular de concreto, com diâmetro de 35 cm, que receberá 500 kN de carga da superestrutura. Utilizando o método de Aoki e Velloso, determine os itens solicitados a seguir. As características geotécnicas do solo são apresentadas a seguir:

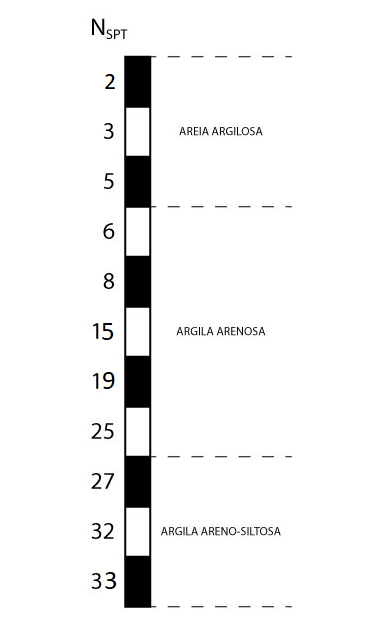

Figura 1 – SPT e perfil do solo local
Fonte: o autor.


Figura 2 – Capacidade de carga de elementos de fundação
Fonte: adaptada de: ALONSO, U. R. Exercícios de fundações. 2. ed. São Paulo: Blucher, 2010. p. 76.

a) Qual a capacidade de carga para esse tipo de estaca conforme as informações fornecidas nos dados apresentados na Figura 2?
b) Calcule o perímetro da estaca (cm) e a área da base da estaca (cm²). Utilize π = 3,14 e 2 casas decimais para os resultados.
c) Elabore uma tabela ou planilha e calcule a capacidade de carga do solo a partir do perfil fornecido na figura 1. Utilize F1 e F2 conforme as tabelas do livro didático e fator de segurança FS = 2,0.
Dica: a planilha pode ser feita à mão ou em software (Excel). Recomenda-se descrever de forma manual na entrega da atividade ao menos uma das linhas de cálculo para efeitos de correção da atividade. O resultado pode ser entregue em formato de print no arquivo de texto ou como planilha eletrônica em anexo. Utilize π = 3,14 e 2 casas decimais para os resultados.


Figura 3 – Sugestão de modelo de planilha
Fonte: o autor.

Em que:
Prof.: profundidade da sondagem.
N (SPT): resultado da sondagem.
K: coeficiente da correlação entre a resistência de cone e a resistência à penetração do SPT (dica: utilizar tabela do livro didático, convertendo os valores).
Rp: resistência de ponta.
Alfa: coeficiente da relação de atrito (dica: utilizar tabela do livro didático, multiplicando por 100 para obter em percentual).
RL Unit: resistência lateral unitária (por metro).
RL ac.: resistência lateral acumulada.
R: resistência total para cada metro.
P adm: resistência admissível em função do coeficiente de segurança.
FS: fator de segurança.
F1 e F2: fatores de carga.
Ap: área da ponta da estaca.
P: perímetro da estaca.

d) Determine a profundidade (m) necessária para garantir a transmissão segura da carga resultante da superestrutura.

ETAPA 2
Um futuro engenheiro deve conhecer as etapas práticas da execução de fundações. A respeito das fundações em estaca raiz, você deverá ser capaz de reconhecer as principais características de sua execução, identificar as vantagens da sua aplicação em obras e avaliar quais os melhores cenários a se aplicar esta solução.
Para ampliar essa familiaridade com esses itens, você tem à disposição os laboratórios virtuais em seu ambiente Studeo. Após a realização do experimento denominado “Fundações e Obras da Terra: Procedimento Sequencial de Execução de Estaca Raiz”, responda com as suas palavras:

a) Cite, na sequência, as principais etapas do processo de execução de estacas raiz. Sinta-se à vontade caso deseje explicar algum processo necessário além do apresentado no experimento virtual ou detalhar as etapas conforme suas experiências e conhecimentos.
b) Explique com suas palavras as principais características dessa solução de fundação em relação aos seguintes itens: tipo (rasa ou profunda), processo produtivo (pré-fabricada ou feita in loco), se o material do solo é retirado ou não, suas vantagens e os cuidados gerais que devem ser tomados na sua execução.

BONS ESTUDOS!
