MAPA – INFORMÁTICA INDUSTRIAL – 51_2025

M.A.P.A. – INFORMÁTICA INDUSTRIAL – 51/2025

Olá, estudante!
Seja bem-vindo à Atividade M.A.P.A. da disciplina de INFORMÁTICA INDUSTRIAL. Essa atividade encontra-se dividida em duas fases, nas quais você terá que utilizar seus conhecimentos para resolver os problemas propostos.

Desejo a você um excelente trabalho!
Profa. Thais Caixeta Watanabe

INSTRUÇÕES
– Essa é uma atividade de entrega INDIVIDUAL.
– Trabalhos com cópias indevidas integrais ou parciais de outros alunos, ou da Internet terão desconto na nota final.
– A sua resolução deve ser feita utilizando um documento de texto, pois ao final da sua atividade você entregará apenas UM ARQUIVO com suas respostas. O arquivo a ser entregue deve ser nos formatos DOC / DOCX ou PDF.
– Se você usa OPEN OFFICE ou MAC, transforme o arquivo em PDF para evitar incompatibilidades.
– Se você fez a atividade (ou parte dela) à mão, você deve digitalizar ou tirar fotos da sua atividade e colocar estas imagens no arquivo de resposta que será entregue, na sequência correta das atividades.
– O arquivo de resposta preenchido pode ter quantas páginas você precisar para respondê-lo.
– Coloque um nome simples no seu arquivo para não se confundir no momento de envio.
– Antes de clicar em FINALIZAR, certifique-se de que você está enviando o arquivo correto! “É a atividade da disciplina certa?”. Uma vez finalizado, você não poderá mais modificar o arquivo. Sugerimos que você clique no link gerado da sua atividade e faça o download para conferir se está conforme o arquivo entregue.
A equipe de mediação está à sua disposição para o atendimento das dúvidas por meio do “Fale com o Mediador” em seu Studeo. Aproveite esta ferramenta!

FASE 1 – Automação Processo de Mistura

“A linguagem SFC, conhecida também como Grafcet, é uma linguagem extremamente poderosa, fato que levou a grande maioria dos fabricantes a adotarem-na como opção para a programação de seus CLPs de médio porte” (Parr, 2003 apud Barros, 2021, p. 135).

Fonte: BARROS, T. T. T. Informática industrial. Maringá: UniCesumar, 2021.

A norma IEC 61131-3 (2003) descreve a linguagem SFC como indicada para dividir uma tarefa de controle em partes que podem ser executadas, sequencialmente, ou, paralelamente, enfatizando a importância da linguagem em auxiliar na estruturação de programas para CLPs.

Funcionamento do processo
Um processo de mistura é composto de dois silos que contêm dois produtos A e B pesados em um recipiente C. Um misturador M permite obter a homogeneização da mistura formada por esses produtos por meio da rotação de uma hélice.
O ciclo de funcionamento do processo deve ocorrer da seguinte forma:
– Para início do processo é necessário um comando no botão de partida P e que a balança esteja zerada, Z=0.
– Após início do ciclo, a válvula VA, que se encontra abaixo do silo A, é aberta e o produto A é inserido no recipiente C para ser pesado. Quando o peso determinado for atingido, a balança envia um sinal A=1. Nesse momento, a válvula VA deve ser fechada.
​- Na sequência, o produto B começa a ser inserido no recipiente C através da abertura da válvula VB. Quando o peso determinado for atingido, a balança envia um sinal de saída B=1 e a válvula VB é fechada.
– Após a pesagem dos produtos A e B, a válvula VC deve ser aberta para escoar os produtos do recipiente C, até que a balança seja zerada, enviando um sinal Z=0, e então, fechar a válvula VC.
​- Após o escoamento total dos produtos do recipiente C, o misturador deve ser acionado por 20 segundos. Após esse tempo, o motor do misturador deve parar e esvazia-se o misturador por meio da abertura da válvula VM, que permanece aberta por dez segundos.
– Ao concluir o processo de escoamento do misturador, o sistema aguarda o início de um novo ciclo.
​A figura a seguir ilustra o processo descrito:


Figura 1 – Processo de Mistura
Fonte: adaptado de: FRANCHI, C. M.; CAMARGO, V. L. A. Controladores Lógicos Programáveis. 2. ed. São Paulo: Érica, 2009. p. 282

QUESTÕES:
1.a) Conforme o processo apresentado, descreva quais são as entradas e saídas do sistema de automação proposto.
1.b) Desenvolva um diagrama em linguagem SFC para o funcionamento do processo de mistura descrito no problema (anexar imagem do diagrama).
1.c) Descreva as ações que ocorrem em cada etapa do diagrama apresentado.

---

FASE 2 – AUTOMAÇÃO PROCESSO DE ENVASAMENTO DE LEITE
“A linguagem ladder é uma das linguagens de programação de CLPs mais utilizada, principalmente pelo fato de possuir grande semelhança com os diagramas elétricos industriais e por ser desenvolvida a partir de símbolos gráficos de fácil compreensão para os profissionais que dominavam o controle lógico a relé” (Petruzella, 2014, p. 76).

Fonte: PETRUZELLA, F. F. Controladores lógicos programáveis. 4. ed. Porto Alegre: AMGH, 2014.

O termo ladder vem da mesma palavra em inglês, que significa escada, e o diagrama gráfico gerado, por sua vez, possui o formato de uma escada; na qual as laterais correspondem aos barramentos de alimentação e nos degraus estão os elementos como contatos e bobinas.
Ao fazer a programação em ladder, deve-se analisar algumas especificidades, considerando cinco fases para a correta programação utilizando esta linguagem:
1. Listar as entradas e saídas do sistema e introduzir os comentários associados. Por exemplo: sensores, botoeiras de acionamento etc.
2. Listar as funções de automatismo a efetuar: contagem, temporização, programação diária etc.
3. Realizar cada função, considerando os dados de entrada e saída junto aos parâmetros de regulação.
4. Comentar cada função, indicando o que é feito para facilitar o entendimento do processo e análise de erros.
5. Testar cada função utilizando a ferramenta de simulação.

Funcionamento do processo
Você é responsável por implementar a automação de uma pequena parte de um processo de envasamento de leite. Nesse processo, você controlará tanto o nível do reservatório da matéria-prima como o acionamento da esteira e o envasamento da embalagem.
O processo todo será acionado por meio de uma chave seletora. Após essa chave estar ao nível lógico alto (ligada), a seguinte lógica deve ocorrer:
Para o controle do nível no reservatório, você terá dois sensores de nível, um na parte inferior e outro na parte superior do reservatório; caso o sensor da parte inferior (SI) sinalize não haver mais líquido sobre ele, uma bomba elétrica (B1) deve ser acionada para o enchimento do reservatório; quando o sensor superior (SS) indicar a presença e líquido, essa bomba deve ser desativada.
Para o controle do envasamento, temos uma esteira acionada por um motor elétrico (M1). Essa esteira estará ativa até que o sensor de presença (SP) ative, indicando que a embalagem está na posição correta para o preenchimento com o líquido do reservatório. Um temporizador contará 2 segundos a partir da chegada da embalagem e, após isso, ativará outra bomba elétrica (B2) que encherá a embalagem. Conforme a vazão da bomba e a capacidade da embalagem, você estabeleceu que a bomba B2 deve ficar ativa por 5 segundos para encher a embalagem até o nível estipulado.
Após o enchimento, um operador retira a embalagem da esteira, liberando o sensor de presença SP e reativando o motor elétrico M1.
Algumas considerações para o funcionamento do processo:
– O processo deve ser desativado a qualquer momento por um botão de emergência.
– A bomba B2 e o motor M1 não podem estar ativos ao mesmo tempo.
– Caso o sensor de presença SP seja desativado durante as temporizações, a bomba B2 não pode ser ligada.

O sistema descrito é ilustrado pela figura a seguir:


Figura 2- Sistema de controle de nível do reservatório, acionamento de esteira e envase da embalagem
Fonte: Atlas das Engenharias – Unicesumar – Disponível em: https://221322w.ha.azioncdn.net/Arquivo/ID/8051/roteiros/implementacao-zelio-soft-2.pdf . Acesso em 27 jan. 2025

QUESTÕES
2.a) Liste as entradas e saídas do sistema proposto.
2.b) Utilize o software ZelioSoft para programar, em linguagem ladder, a automação do processo, conforme funcionamento descrito anteriormente (anexar a imagem do diagrama desenvolvido).
2.c) Utilize a bancada de instalações elétricas industriais no Laboratório Prático Integrado para verificar o funcionamento do sistema. Nessa questão você deverá anexar fotos comprobatórias da prática realizada:
i. Foto da bancada com as conexões elétricas feitas, conforme esquemático a seguir.
ii. Visor do CLP no modo de execução (RUN). Ao Lado do CLP uma folha de papel com seu nome, RA e data da realização da prática.
iii. Foto da bancada com cada uma das lâmpadas do processo acesas.

---

Instruções para utilização da bancada:
Para realizar o experimento, considerar os seguintes componentes para simular o sistema:
CLP SR2B121BD
Chave seletora: Chave Seletora 3P
SI: Sensor de nível baixo
SS: Sensor de nível alto
B1: Luz amarela
M1: Luz vermelha
SP: Sensor fim de curso
B2: Luz verde
Botão de emergência

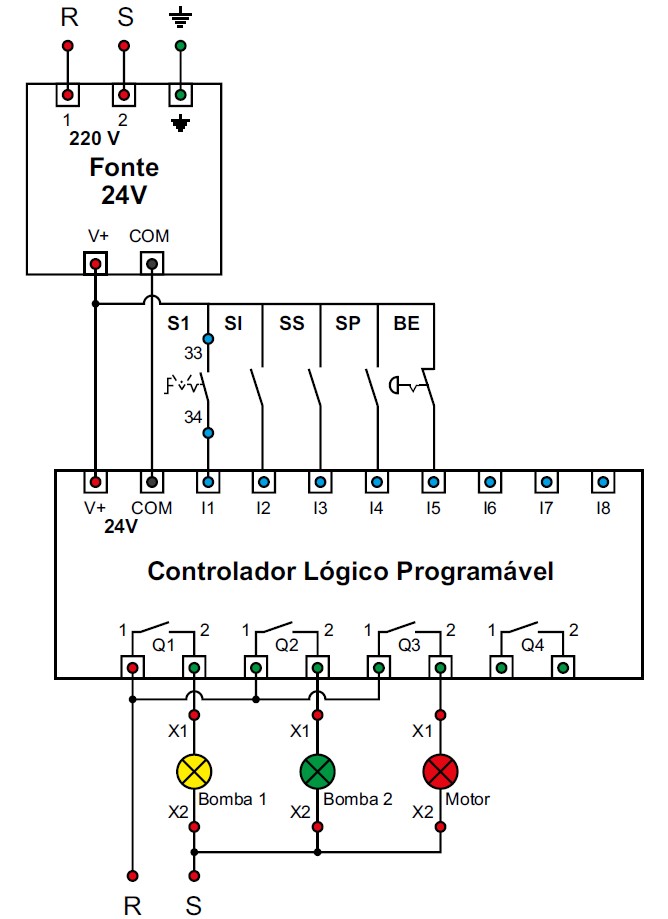

As conexões elétricas na bancada/CLP devem ser feitas conforme esquemático a seguir:

Figura 3 – Diagrama para implementação na bancada
Fonte: Atlas das Engenharias – Unicesumar – Disponível em: https://221322w.ha.azioncdn.net/Arquivo/ID/8051/roteiros/implementacao-zelio-soft-2.pdf . Acesso em 27 jan. 2025
