ATIVIDADE 2 - ELETRÔNICA DIGITAL - 51_2025

1ª QUESTÃO

Os sistemas de numeração são fundamentais para a representação e manipulação de informações em dispositivos digitais. Enquanto utilizamos o sistema decimal no dia a dia, os computadores operam com o sistema binário, que se baseia apenas nos dígitos 0 e 1. Além disso, sistemas como octal e hexadecimal são amplamente empregados para simplificar a conversão e a interpretação de dados em eletrônica digital. Compreender esses sistemas é essencial para o desenvolvimento de circuitos e programação de microcontroladores.

Elaborado pelo professor.

Sobre os sistemas de numeração, analise as afirmativas a seguir:

I. O sistema decimal é formado por dez números distintos.
II. O sistema binário utiliza a base 2 para a composição da sua formação.
III. O sistema de numeração decimal utiliza a base 9 para a composição da sua formação.
IV. O sistema hexadecimal é formado por 16 caracteres distintos, em que são utilizados números e letras para representar um valor.

É correto o que se afirma em:

ALTERNATIVAS

	I, apenas.
	II, apenas.
	I, II e III, apenas.
	I, II e IV, apenas.
	I, III e IV, apenas.

2ª QUESTÃO

Na eletrônica digital, a informação é armazenada e processada utilizando diferentes sistemas de numeração. O sistema binário é o mais utilizado, pois reflete diretamente os estados lógicos dos circuitos digitais. No entanto, para facilitar a leitura e manipulação, os sistemas octal e hexadecimal são frequentemente empregados. A conversão entre esses sistemas é uma habilidade fundamental para engenheiros e técnicos que trabalham com hardware e software embarcado.

Elaborado pelo professor.

Utilizando-se da operação de adição em sistema binário, assinale a alternativa correta com a soma dos números binários 1011₂e 0100₂:

ALTERNATIVAS

	0001.
	0111.
	1000.
	1010.
	1111.

3ª QUESTÃO

As portas lógicas são os elementos que executam as funções lógicas. Temos três portas lógicas básicas (AND, OR e NOT) e outras duas portas lógicas conhecidas como XOR e XNOR, pela combinação delas, obtemos os circuitos combinacionais. Apresentaremos todas as possibilidades de combinações das entradas e a resposta que teremos na saída em função do tipo de lógica que será executada, internamente, ao circuito. Esses circuitos combinacionais podem ser descritos como expressões booleanas, uma linguagem muito importante dentro do desenvolvimento de circuitos digitais.

SILVA, Emerson Charles Martins da; SPERANDIO, Luiz; CALSAVARA, Larissa Vilxenski. Eletrônica Digital. Maringá – PR: Unicesumar, 2020. Reimpresso em 2023. 216 p.

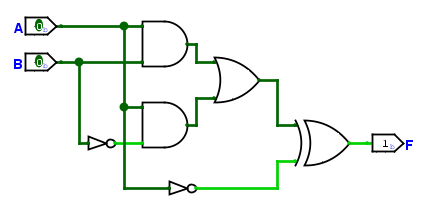

Considerando o circuito combinacional abaixo, assinale a expressão booleana que o representa CORRETAMENTE.

Fonte: Elaborado pelo professor, 2023.

ALTERNATIVAS

	F = (A.B + A.B’) ⊕ A’
	F = (A’.B + A.B) ⊕ A
	F = (A.B’ + A’.B’) ⊕ A’
	F = (A.B + A.B’) ⊕ A
	F = (A.B’ + A’.B) ⊕ A’

4ª QUESTÃO

A lógica combinacional é uma ferramenta que faz o processamento das informações de entrada de um sistema. Dessa forma, a saída pode ter seu valor alterado em função, simplesmente, da combinação das entradas, por isso, damos o nome lógica combinacional. A tabela verdade é um elemento muito importante de circuitos digitais e combinacionais, pois ela é um mapeamento da lógica combinacional, isto é, de como o sistema se comporta: descreve as possibilidades das entradas, de preferência, em ordem crescente, e o valor da saída em função das combinações das entradas.

SILVA, Emerson Charles Martins da; SPERANDIO, Luiz; CALSAVARA, Larissa Vilxenski. Eletrônica Digital. Maringá – PR: Unicesumar, 2020. Reimpresso em 2023. 216 p.

Analise o circuito lógico abaixo e a tabela verdade e assinale a alternativa correta para a saída Z para os casos da lógica combinacional onde (X = 1 & Y = 1), (X = 1 & Y = 0) e (X = 0 e Y = 1).

Fonte: Elaborada pelo professor, 2023.

X	Y	Z
0	0	0
0	1	?
1	0	?
1	1	?

ALTERNATIVAS

	(X = 0 & Y = 1) Z = 0; (X = 1 & Y = 0) Z = 0; (X = 1 & Y = 1) Z = 1
	(X = 0 & Y = 1) Z = 0; (X = 1 & Y = 0) Z = 1; (X = 1 & Y = 1) Z = 0
	(X = 0 & Y = 1) Z = 1; (X = 1 & Y = 0) Z = 0; (X = 1 & Y = 1) Z = 1
	(X = 0 & Y = 1) Z = 0; (X = 1 & Y = 0) Z = 0; (X = 1 & Y = 1) Z = 0
	(X = 0 & Y = 1) Z = 1; (X = 1 & Y = 0) Z = 1; (X = 1 & Y = 1) Z = 1

5ª QUESTÃO

Uma fábrica de vasos possui quatro produtos: dois vasos de cerâmica de barro de dois tamanhos diferentes, médio e grande; dois vasos de cerâmica de cimento queimado de dois tamanhos, pequeno e médio. A linha de produção dos vasos converge em uma esteira em que as peças são separadas para encaixotamento e envio para as distribuidoras. Essa esteira está equipada com três sensores infravermelhos (P, M e G) para analisar o tamanho da peça e um sensor para detectar a cor/tipo da peça (T). Os sensores infravermelhos vão indicar o tamanho da peça quando apresentarem nível lógico BAIXO, já o sensor C indicará nível lógico BAIXO para a peça de barro e nível lógico ALTO para a de cimento queimado. A esteira possui três desvios que são ativados em nível lógico ALTO: para a peça de barro de tamanho grande (Bg); para a peça de cimento queimado de tamanho pequeno (Cp); e para a peça de cimento queimado de tamanho médio (Cm). A peça de barro de tamanho médio continua a se mover na esteira até o destino. Em qualquer outra situação, a peça será considerada com defeito e encaminhada para revisão por uma garra em nível lógico ALTO (R). Observe a tabela-verdade, sabendo que a expressão da saída R é:

R = P’.M’.G’.T + P’.M’.G.T’ + P’.M.G’.T’ + P’.M.G’.T + P’.M.G.T’ + P.M’.G’.T’ + P.M’.G’.T + P.M’.G.T’ + P.M’.G.T + P.M.G’.T’ + P.M.G’.T + P.M.G.T’+ P.M.G.T.

Fonte: o autor.

Considerando as informações fornecidas no enunciado, as expressões booleanas corretas para as saídas Bg, Cm e Cp são:

ALTERNATIVAS

	Bg = P’.M.G’.T’; Cm = P’.M’.G.T; Cp = P.M’.G.T
	Bg = P.M.G.T; Cm = P.M.G’.T’; Cp = P’.M’.G’.T’
	Bg = P’.M’.G.T’; Cm = P’.M’.G.T; Cp = P’.M’.G.T
	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T
	Bg = P’.M’.G’.T; Cm = P’.M’.G.T’; Cp = P’.M.G.T’

6ª QUESTÃO

Os sistemas de numeração têm aplicações diretas em diversas áreas da tecnologia, como no endereçamento de memória, na codificação de cores e na comunicação entre dispositivos eletrônicos. Por exemplo, o sistema hexadecimal é amplamente utilizado na programação e no design de circuitos, pois permite representar grandes quantidades de dados de forma mais compacta. Dominar a conversão entre os sistemas decimal, binário, octal e hexadecimal é indispensável para quem trabalha com eletrônica e computação.

Elaborado pelo professor.

Considerando o sistema hexadecimal, assinale a alternativa correta com a conversão da letra B para o sistema decimal:

ALTERNATIVAS

	10.
	11.
	12.
	13.
	14.

7ª QUESTÃO

Uma fábrica de vasos possui quatro produtos: dois vasos de cerâmica de barro de dois tamanhos diferentes, médio e grande; dois vasos de cerâmica de cimento queimado de dois tamanhos, pequeno e médio. A linha de produção dos vasos converge em uma esteira em que as peças são separadas para encaixotamento e envio para as distribuidoras. Essa esteira está equipada com três sensores infravermelhos (P, M e G) para analisar o tamanho da peça e um sensor para detectar a cor/tipo da peça (T). Os sensores infravermelhos vão indicar o tamanho da peça quando apresentarem nível lógico BAIXO, já o sensor C indicará nível lógico BAIXO para a peça de barro e nível lógico ALTO para a de cimento queimado. A esteira possui três desvios que são ativados em nível lógico ALTO: para a peça de barro de tamanho grande (Bg); para a peça de cimento queimado de tamanho pequeno (Cp); e para a peça de cimento queimado de tamanho médio (Cm). A peça de barro de tamanho médio continua a se mover na esteira até o destino. Em qualquer outra situação, a peça será considerada com defeito e encaminhada para revisão por uma garra em nível lógico ALTO (R).

Observe a tabela-verdade.

Fonte: autor.

Considerando as informações fornecidas no enunciado, as expressões booleanas corretas para as saídas Bg, Cm, Cp e R são:

ALTERNATIVAS

	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T; R = P + G’.T + G.T’ + M.G’
	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T; R = P + G’.M + G’.T + M’.G
	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T; R = G’ + P’.T + P.T’ + M’.P
	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T; R = M + G’.P’ + G.T + P.G’
	Bg = P’.M’.G’.T’; Cm = P’.M’.G.T; Cp = P’.M.G.T; R = M’ + G.T + G.T’ + P’.G

8ª QUESTÃO

“Os somadores são importantes em computadores e também em outros tipos de sistemas digitais nos quais dados numéricos são processados. Uma compreensão da operação básica de um somador é fundamental no estudo de sistemas digitais.”

FLOYD, T. L. Sistemas digitais: fundamentos e aplicações. Editora Bookman, 2009. Disponível em: books.google.com. Acesso em: 09 mar. 2022.

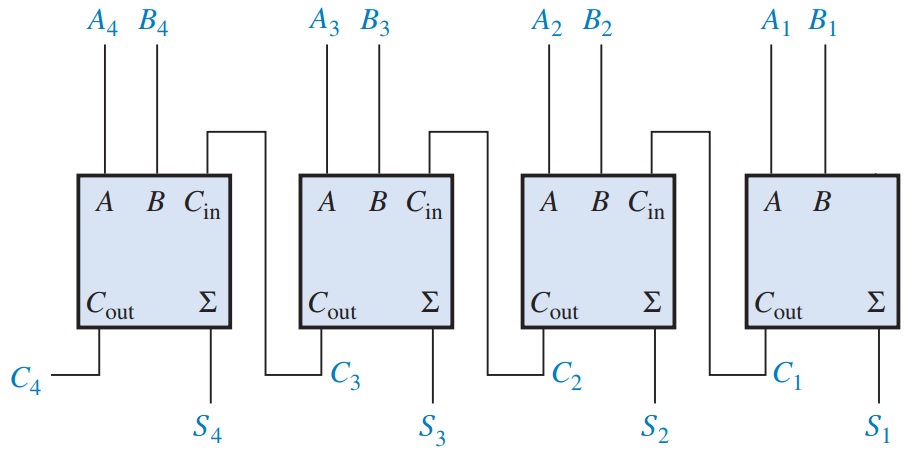

Com base no diagrama de blocos apresentado a seguir, assinale a alternativa correta:

ALTERNATIVAS

	Trata-se de um circuito somador de 4 bits, composto por 4 somadores completos, em que S1 é o bit menos significativo do resultado.
	Trata-se de um circuito somador de 4 bits, composto por 4 meio-somadores, em que S1 é o bit menos significativo do resultado.
	Trata-se de um circuito somador de 4 bits, composto por 3 somadores completos e 1 meio-somador, em que S1 é o bit menos significativo do resultado.
	Trata-se de um circuito somador de 2 bits, composto por 4 meio-somadores, em que S4 é o bit menos significativo do resultado e C4 é o bit mais significativo do resultado.
	Trata-se de um circuito somador de 2 bits, composto por 4 somadores completos, em que S4 é o bit menos significativo do resultado e C4 é o bit mais significativo do resultado.

9ª QUESTÃO

Na eletrônica digital, a lógica combinacional é amplamente utilizada para projetar circuitos que executam operações matemáticas, tomada de decisões e controle de dados. Diferente da lógica sequencial, esses circuitos não possuem memória, ou seja, suas saídas dependem exclusivamente das combinações das entradas no momento da análise. Compreender o funcionamento e a implementação de circuitos combinacionais é essencial para desenvolver sistemas eficientes e automatizados.

Elaborado pelo professor.

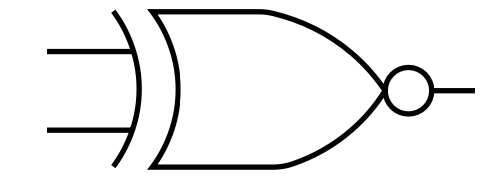

Considerando a eletrônica digital, observe a Figura 1 a seguir:

Figura 1 – Circuito lógico
Fonte: SILVA, E. C. M. da; SPERANDIO, L.; CALSAVARA, L. V. Eletrônica digital. Maringá: UniCesumar, 2020.

Assinale a alternativa com a representação correta do circuito lógico da Figura 1:

ALTERNATIVAS

	OR.
	XOR.
	NOT.
	AND.
	XNOR.

10ª QUESTÃO

A lógica combinacional é a base para o funcionamento dos circuitos digitais, sendo responsável pelo processamento de sinais de entrada para gerar saídas instantaneamente, sem depender de estados anteriores. Esse tipo de circuito é composto por portas lógicas como AND, OR e NOT, que realizam operações lógicas fundamentais. Aplicações da lógica combinacional podem ser vistas em somadores, multiplexadores e codificadores, elementos essenciais para sistemas digitais.

Elaborado pelo professor.

Considerando o contexto apresentado, analise as afirmativas a seguir:

I. A porta lógica OR é representada pelo símbolo da soma (+).
II. A porta lógica AND é representada pelo símbolo da soma (-).
III. A barra em cima de uma variável ou uma função representa a inversão do valor.

É correto o que se afirma em:

ALTERNATIVAS

	I, apenas.
	II, apenas.
	III, apenas.
	I e III, apenas.
	I, II e III.
