| 1ª QUESTÃO | |||||||||||
|
Um diagrama em linguagem ladder é uma representação gráfica de um circuito de controle usando símbolos padrão de uma linguagem de programação de controladores lógicos programáveis (CLPs).
Elaborado pelo professor, 2024.

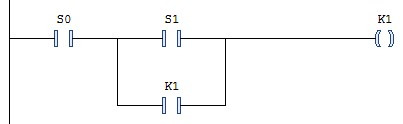

Na figura a seguir, apresenta-se um diagrama em linguagem ladder. Analise o diagrama:
 Fonte: a autora.
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 2ª QUESTÃO | |||||||||||
|
Quando nos referimos ao termo hardware, ele corresponde aos elementos físicos de uma máquina ou equipamento. Especificamente, com relação ao CLP, uma análise sobre seu hardware permitirá que sejam estabelecidas as quantidades e os tipos de entradas e saídas, por exemplo.
Elaborado pelo professor.
Sobre as saídas dos CLPs, analise as afirmativas a seguir:
I. Os relés podem ser utilizados para saídas em CA ou CC. É correto o que se afirma em: |
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 3ª QUESTÃO | |||||||||||
|
Verifique qual das afirmações a seguir é INCORRETA sobre as entradas/saídas dos controladores lógicos programáveis considerando as características de hardware dos CLPs.
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 4ª QUESTÃO | |||||||||||
|
A programação é uma área que se desenvolve, constantemente, com o surgimento de novas linguagens e frameworks. E, assim como em qualquer área profissional, existem ferramentas que melhor se adaptam para cada situação; no caso da programação, a analogia com a utilização de determinada linguagem.
Fonte: BARROS, T. T. T. Informática industrial. Maringá – PR: Unicesumar, 2021. Reimpresso em 2023.
A linguagem ladder figura entre as linguagens de programação definidas pela norma IEC 61131-3 para a programação de CLPs. Sobre a linguagem ladder, assinale a alternativa correta:
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 5ª QUESTÃO | |||||||||||
|
As linguagens de programação para controladores lógicos programáveis são padronizadas de acordo com a norma IEC61131. Atualmente, a norma disponibiliza cinco linguagens. É previsto que, na próxima atualização da norma, uma dessas cinco linguagens será descontinuada.
Qual linguagem será descontinuada? Assinale a alternativa correta: |
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 6ª QUESTÃO | |||||||||||
|
As diferentes engenharias, dentre elas a engenharia elétrica, possuem uma diversidade de formulações e padrões que precisam ser seguidos para garantir funcionamento correto e seguro
de equipamentos. Por exemplo, na área das instalações elétricas uma norma especifica qual a seção apropriada de condutores a serem instalados nos circuitos assim como qual a carga mínima prevista para um tipo de circuito. Na área ada automação muitas normas também são utilizadas. No caso das normas referentes ao Controladores Lógicos Programáveis há uma norma que especifica quais as linguagens de programação que podem ser utilizadas. Qual seria esta norma? |
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 7ª QUESTÃO | |||||||||||
|
Além de entradas e saídas digitais, os CLPs também possuem entradas e saídas do tipo analógicas, as quais permitem a representação de grandezas físicas em uma escala de valores além de 0 e 1. O processo de conversão analógico/digital ocorre pela utilização de um conversor analógico para digital ADC, o qual recebe o sinal analógico e disponibiliza um valor digital correspondente em sua saída.
Fonte: BARROS, T. T. T. Informática industrial. Maringá: UniCesumar, 2021.
Com base no contexto apresentado, considere um sensor de temperatura que opera de 0 a 100°C, que já possui um transdutor que fornece uma saída de 0 a 10 Volts em corrente contínua para essa faixa de temperatura. Sabendo que a resolução da entrada analógica é de 3 bits, assinale a alternativa correta com o valor da tensão que está sendo recebido pelo conversor ADC quando o valor binário em sua saída é 101:
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 8ª QUESTÃO | |||||||||||
|
O conhecimento do hardware do CLP permite ao profissional especificar corretamente um modelo de CLP adequado para a necessidade de uma determinada aplicação.
Elaborado pelo professor.
Com base nesse contexto, analise a definição a seguir sobre a função de um dos componentes do hardware de um CLP:
“É responsável por conectar as entradas e saídas, seguindo a lógica que foi programada, em uma sequência de processamento constituída pela leitura das entradas, interpretação da lógica programada e atualização das saídas, com esta sequência de etapas conhecida como ciclo de scan do CLP” (Barros, 2021, p. 37). Fonte: BARROS, T. T. T. Informática industrial. Maringá: UniCesumar, 2021.
Assinale a alternativa correta que corresponde ao componente responsável por essa aplicação:
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 9ª QUESTÃO | |||||||||||
|
A linguagem Ladder é considerada uma linguagem gráfica, ou seja, é representada por símbolos na grande maioria de seus comandos.
Fonte: BARROS, T. T. T. Informática industrial. Maringá: UniCesumar, 2021.
Considerando o contexto abordado, analise o diagrama elétrico a seguir:

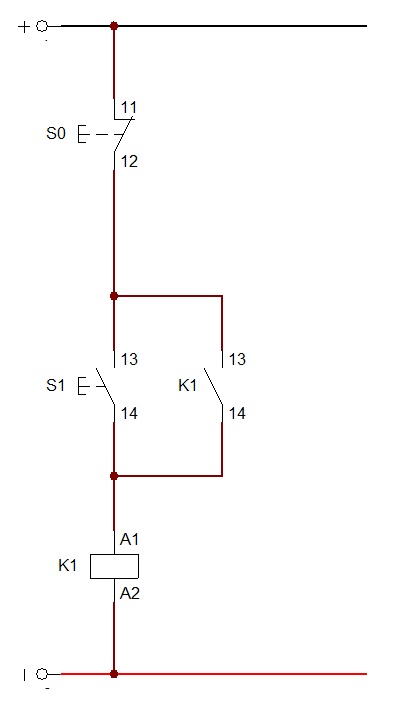

 Figura 1 – Diagrama elétrico
Fonte: o autor.

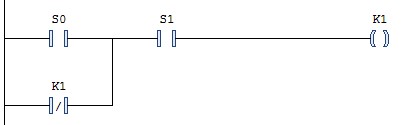

Assinale a alternativa correta com o diagrama Ladder correspondente ao diagrama elétrico apresentado:
|
|||||||||||
| ALTERNATIVAS | |||||||||||
|
|||||||||||
| 10ª QUESTÃO | |||||||||||
|
Com relação ao funcionamento do CLP, pode-se dizer que, basicamente, o CLP executa ciclos de varredura em que é feito (1) a leitura do estado de suas entradas, (2) a interpretação do programa que contém a lógica informada pelo programador e (3) a utilização do estado de suas saídas.
Fonte: BARROS, T. T. T. Informática industrial. Maringá: UniCesumar, 2021.
Sobre as entradas do CLP, assinale a alternativa correta:
|
|||||||||||
