MAPA – ECIV – ESTRUTURAS DE CONCRETO II – 52_2025

Este é um trabalho INDIVIDUAL.
As respostas devem ser entregues utilizando o Modelo de Resposta MAPA disponibilizado. Sobre o seu preenchimento, é necessário o cumprimento das seguintes diretrizes:
Não serão aceitas respostas que constam apenas o resultado, sem que seja demonstrado o raciocínio que o levou a encontrar aquela resposta.
Toda e qualquer fonte e referência que você utilizar para responder os questionários deve ser citada ao final da questão.
Após inteiramente respondido, o Modelo de Resposta MAPA deve ser enviado para correção pelo seu Studeo em formato de arquivo DOC / DOCX ou PDF, e apenas estes formatos serão aceitos.
O Modelo de Resposta MAPA pode ter quantas páginas você precisar para respondê-lo, desde que siga a sua estrutura.
O Modelo de Resposta MAPA deve ser enviado única e exclusivamente pelo seu Studeo, no campo “MAPA” desta disciplina. Toda e qualquer outra forma de entrega deste Modelo de Resposta MAPA não é considerada.
A qualidade do trabalho será considerada na hora da avaliação, então preencha tudo com cuidado, explique o que está fazendo, responda às perguntas e mostre sempre o passo a passo das resoluções e deduções. Quanto mais completo seu trabalho, melhor!
Problemas frequentes a evitar:
Coloque um nome simples no seu arquivo para não se confundir no momento de envio.
Se você usa OPEN OFFICE ou MAC, transforme o arquivo em PDF para evitar incompatibilidades.
Verifique se você está enviando o arquivo correto! É o MAPA da disciplina certa? Ele está preenchido adequadamente?
Como enviar o arquivo:
Acesse no Studeo o ambiente da disciplina e clique no botão MAPA. No final da página, há uma caixa tracejada de envio de arquivo. Basta clicar nela e então selecionar o arquivo de resposta da sua atividade.
Antes de clicar em FINALIZAR, certifique-se de que está tudo certo, pois uma vez finalizado você não poderá mais modificar o arquivo. Sugerimos que você clique no link gerado da sua atividade e faça o download para conferir se está de acordo com o arquivo entregue.
Sobre plágio e outras regras:
Trabalhos copiados da internet ou de outros alunos serão zerados.
Trabalhos copiados dos anos anteriores também serão zerados, mesmo que você tenha sido o autor.
A equipe de mediação está à sua disposição para o atendimento das dúvidas por meio do “Fale com o Mediador” em seu Studeo. Aproveite essa ferramenta!


ATIVIDADE 1
Estudante, vamos exercitar os nossos conhecimentos?

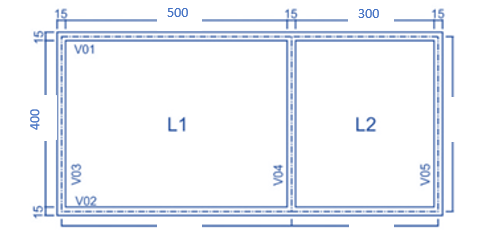

No presente MAPA, vamos trabalhar com as lajes maciças apresentadas na Figura 1 (Laje 1 e Laje 2).
As lajes possuem altura útil (d) de 7,5 cm e aço CA-50. Considere a altura da zona comprimida (x) de 1,1 cm e o carregamento distribuído (q) conforme a Etapa 1.
OBS:Gostaria de reforçar que, para os estudos e atividades da disciplina, deve ser utilizada exclusivamente a Tabela de Czerny disponibilizada no material da disciplina e no Drive. Essa versão foi selecionada cuidadosamente por conter as informações adequadas e alinhadas com os conteúdos que estamos trabalhando. Evitem utilizar outras versões encontradas na internet ou em materiais externos, pois podem haver diferenças que comprometam a compreensão e a aplicação correta dos conceitos.

Calcule:
Etapa 1

Cálculo do Carregamento em uma Laje de Garagem
Considere uma edificação com 4 pavimentos superiores, sendo o térreo destinado à garagem. A estrutura é composta por lajes maciças de concreto armado, com espessura uniforme de 12 cm em todos os pavimentos.
A laje da garagem será dimensionada considerando que ela suporta o peso próprio da sua própria laje, revestimentos, sobrecarga de garagem, e ainda a carga total proveniente dos 4 pavimentos superiores.

Utilize os seguintes dados:
Densidade do concreto armado: 25 kN/m³.
Peso dos revestimentos (por pavimento): 1,5 kN/m².
Sobrecarga de uso dos pavimentos superiores (residencial): 2,0 kN/m².
Sobrecarga de uso da garagem: 5,0 kN/m².
Espessura da laje em todos os pavimentos: 12 cm.

Observação:
Para esta etapa, não é necessário realizar combinações de carregamento (como combinações de ações normais). Basta somar diretamente todas as cargas atuantes para determinar o carregamento total na laje da garagem.

Objetivo:
Calcule a carga total (em kN/m²) que a laje da garagem deverá resistir, considerando:
O peso próprio da laje de garagem.
Os revestimentos da laje de garagem.
A sobrecarga de uso da garagem.
A carga (peso próprio + revestimentos + sobrecarga) dos 4 pavimentos superiores.
Apresente o resultado final em kN/m².

Etapa 2
Nesta etapa, realizaremos o cálculo para as duas lajes da garagem em destaque. Verifique se as lajes são armadas em uma ou duas direções. Justifique sua resposta.



Etapa 3

Calcule todos os momentos para as lajes L1 e L2 empregando o carregamento TOTAL da ETAPA1.

Etapa 4

Calcule a taxa de armadura negativa entre as lajes. Observação: uma vez que as lajes são consideradas de maneira isolada, é necessário a realização da compatibilização do momento negativo em lajes adjacentes.

Etapa 5

Calcule as taxas de armaduras positivas para as lajes L1 e L2.
