MAPA 52/2026 – Eletrônica Analógica

A eletrônica analógica representa a base física sobre a qual o mundo tecnológico contemporâneo foi construído. Antes mesmo da consolidação dos sistemas digitais, foram os circuitos analógicos que permitiram ao ser humano capturar, amplificar, filtrar e interpretar sinais oriundos da realidade, sinais esses que, por natureza, são contínuos, dinâmicos e ricos em informação.
Estudar eletrônica analógica, portanto, não é apenas compreender circuitos, mas entender como o mundo físico se comunica com os sistemas eletrônicos.
Assim, compreender eletrônica analógica não é apenas uma etapa da formação técnica de um engenheiro, mas um diferencial estratégico. Trata-se de adquirir a capacidade de interpretar e interagir com o mundo real de forma direta, projetando sistemas que não apenas funcionam em teoria, mas que operam com precisão, estabilidade e eficiência em aplicações reais, desde dispositivos do dia a dia até sistemas críticos de alta complexidade.
1) Para o circuito da Figura 2, para , calcule:

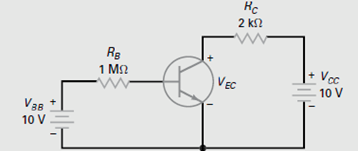

Figura 1 – Circuito Transistor Bipolar


c)
d)

2) Para o circuito da Figura 2:

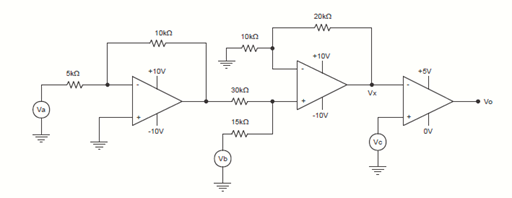

Figura 2 – Circuito com amplificador operacional
a) Apresente o equacionamento para o valor da Tensão
b) Utilizando o ambiente LTSpice, simule o circuito da Figura 2 e apresente a forma de onda da tensão  sobre a forma de onda da tensão
c) Utilizando o ambiente LTSpice, simule o circuito da Figura 2 e apresente a forma de onda da tensão de saída
d) Utilizando o ambiente LTSpice, simule o circuito da Figura 2 e apresente as formas de onda das tensões
