MAPA – FÍSICA GERAL E EXPERIMENTAL II – 52_2025

Instruções para realização e entrega da atividade:

Todos os campos apresentados deverão ser devidamente preenchidos.
É obrigatória a utilização deste formulário para a realização do MAPA (template).
Esta é uma atividade individual, visto que trabalhos copiados da internet ou de outros estudantes serão zerados.
O trabalho pode ter quantas páginas você precisar para respondê-lo, desde que siga a sua estrutura. Preferencialmente, utilizar a formatação: fonte Arial 12, espaçamento entre linhas 1,5 e texto justificado.
Ao utilizar quaisquer materiais de pesquisa apresente as referências no final do trabalho em ordem alfabética e conforme as normas da ABNT NBR 6023:2018. Você pode utilizar este site para orientação: https://usp.br/sddarquivos/aulasmetodologia/abnt6023.pdf.
Após inteiramente respondido, coloque um nome simples no seu arquivo para não haver confusão no momento do envio. Se o nome tiver caracteres estranhos, principalmente pontos ou for muito grande, é possível que a equipe de correção não consiga abrir o seu trabalho e ele seja zerado.
Você entregará apenas UM ARQUIVO com suas respostas, o trabalho deve ser enviado para correção pelo seu Studeo em formato de arquivo doc/docx ou PDF, na forma de anexo no campo de resposta da atividade MAPA. Caso você utilize OPEN OFFICE ou MAC, transforme o arquivo em PDF para evitar incompatibilidade.
Ao final do enunciado desta atividade, aqui, no Studeo, há uma caixa de envio de arquivo. Basta clicar e selecionar sua atividade ou arrastar o arquivo até ela.
Antes de clicar em FINALIZAR, certifique-se de que está tudo certo, pois uma vez finalizado você não poderá mais modificar o arquivo. Sugerimos que você faça o download para conferir se está de acordo com o arquivo entregue.

Em caso de dúvidas, entre em contato com seu professor mediador.
Desejamos a você um excelente trabalho!

Os receptores são consumidores de energia elétrica e, de acordo com sua finalidade, podem ser agrupados em duas categorias: os resistivos e os ativos. Receptores resistivos transformam energia elétrica exclusivamente em térmica, como chuveiros e lâmpadas incandescentes. Já os receptores ativos convertem energia elétrica em outras formas, como som e movimento, sem se limitar ao calor. Exemplos incluem TVs, telefones e motores elétricos. Os resistivos são chamados de resistores, enquanto os ativos são simplesmente receptores.

Fonte: GUIMARÃES, J. O. de G. Física Geral e Experimental II. Maringá: UniCesumar,  2019.

Imagine que você, como futuro profissional, está atuando na manutenção elétrica em uma indústria. Um setor da fábrica está enfrentando problemas com a iluminação de emergência: algumas lâmpadas estão falhando, e seu supervisor pediu para você diagnosticar o problema.
Ao analisar o sistema, você percebe que algumas lâmpadas estão ligadas em série e outras em paralelo. Seu desafio é entender como essa configuração influencia a corrente elétrica e a resistência total do circuito para propor a melhor solução.
Para isso, você precisará medir a corrente e a tensão em diferentes pontos, comparar os resultados e determinar como a disposição dos resistores (ou lâmpadas) afeta o funcionamento do sistema. Será que mudar a configuração ajudará a evitar futuras falhas?
Agora, no experimento que iremos realizar, você terá a chance de simular esse problema real, conectando resistores em série e em paralelo, medindo grandezas elétricas e tirando conclusões que podem ser aplicadas diretamente na sua futura profissão. Vamos ao desafio?

No Atlas das Engenharias você tem disponível um roteiro do experimento de “Associação de Resistores em Série e em Paralelo”. Leia com atenção todas as etapas e veja com cuidado os vídeos explicativos do experimento. Em seguida, faça o experimento preenchendo as tabelas a seguir. Responda também as questões sobre os experimentos.
1) Com o experimento e montagem de Resistores em Série:

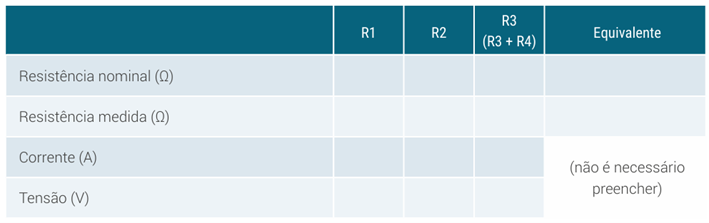

a) Preencha a tabela a seguir:

b) Com dados de corrente e resistência equivalente, ambos medidos no multímetro, calcule a tensão total. Se necessário, utilize neste cálculo a corrente média. Este valor é próximo da tensão de alimentação da fonte?

2) Com o experimento e montagem de Resistores em Paralelo:

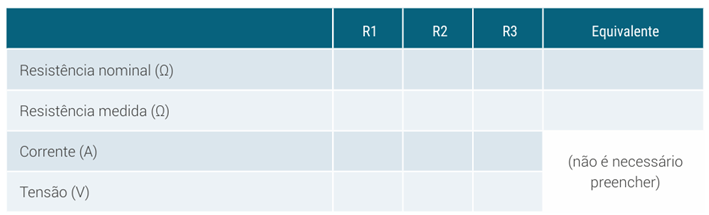

a) Preencha a tabela a seguir:

b) Encontre os valores teóricos de correntes que circulam por cada um dos resistores deste circuito em paralelo.

3) Agora que os experimentos foram realizados, responda às questões a seguir:
a) Qual configuração você escolheria para garantir que, se um componente falhar, os outros continuem funcionando? Justifique.
b) Se o objetivo for minimizar perdas de energia e evitar aquecimento excessivo, qual configuração você indicaria? Justifique.
