ATIVIDADE PRÁTICA DE DESENHO TÉCNICO – UNINTER

Exercício 1

Observação: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da vírgula.
Exemplo: 40H7 = 40 + 0,025 mm = 40,025 mm

Análise das Tolerâncias

Analisando as tolerâncias indicadas no desenho do conjunto “furo x eixo” e comparando com a tabela de tolerâncias fornecida, calcule os seguintes valores:

• Dimensão máxima do furo

• Dimensão mínima do furo

• Dimensão máxima do eixo

• Dimensão mínima do eixo

Exercício 2

Cotagem do Pino de Retenção ECO

Observe a cotagem do pino de Retenção ECO e determine os valores solicitados.
Exemplo: Afastamento superior = -0,02 mm

Exercício 3

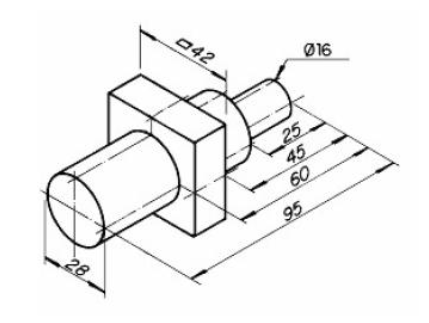

Desenho do Eixo

Desenhar o eixo em duas vistas ortogonais:

• Vista frontal

• Vista lateral direita

Realizar o desenho na folha padrão A4 e enviar com cotagem completa.
“Não enviar esta página.”

Requisitos para o Desenho

• Usar a folha padrão A4 disponível em Material complementar

• Legenda preenchida com as seguintes informações:

  • Usar caligrafia técnica – legível

  • Peça: 01

  • Denominação: Eixo

  • Quantidade: 10 peças

  • Material: Aço 1045

  • Desenho: EX.3

  • Data: Data da realização

  • Unidade: mm

  • Aluno: Seu nome completo

  • Código: Seu RU

  • Título: Atividade Prática

Exercício 4

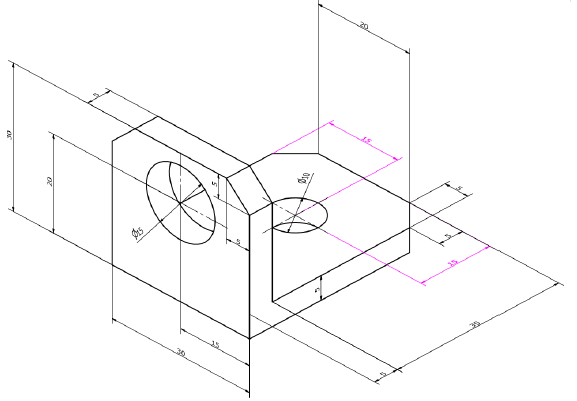

Desenho da Peça – Suporte

Desenhar a peça em três vistas ortogonais:

• Vista frontal

• Vista superior

• Vista lateral esquerda

Realizar o desenho na folha padrão A4 e enviar com cotagem completa.
“Não enviar esta página.”

Requisitos para o Desenho

• Usar a folha padrão A4 disponível em Material complementar

• Legenda preenchida com as seguintes informações:

  • Usar caligrafia técnica – legível

  • Peça: 01

  • Denominação: Suporte

  • Quantidade: 15 peças

  • Material: Aço 1045

  • Desenho: EX.4

  • Data: Data da realização

  • Unidade: mm

  • Aluno: Seu nome completo

  • Código: Seu RU

  • Título: Atividade Prática

Exercício 5

Desenho da Peça – Suporte do Sensor

Desenhar a peça em três vistas ortogonais:

• Vista frontal

• Vista superior

• Vista lateral esquerda

Não é necessário desenhar o sensor.
Realizar o desenho na folha padrão A4 e enviar com cotagem completa.
“Não enviar esta página.”

Requisitos para o Desenho

• Usar a folha padrão A4 disponível em Material complementar

• Legenda preenchida com as seguintes informações:

  • Usar caligrafia técnica – legível

  • Peça: 01

  • Denominação: Suporte do sensor

  • Quantidade: 5 peças

  • Material: Aço 1045

  • Desenho: EX.5

  • Data: Data da realização

  • Unidade: mm

  • Aluno: Seu nome completo

  • Código: Seu RU

  • Título: Atividade Prática
